Goélan

Kategori Adı Tedarikçiler

Firma Adı: Periyot Mühendislik

Ürün Adı Goélan

Eklenme Tarihi 2009-11-24 04:31:22 / İzleme : 5496

Satış fiyatı Fiyatlar için teklif isteyiniz.

Ürünün özellikleri : GOelan Modullerinin Açıklaması

1. GO/Milling Start
2. GO/Mill
3. GO/Turn
4. GO/EDM
5. 3D Milling Module for GO/Mill

GO/Mill Start

Import Arayüzleri:
• DXF, DWG, IGS (Katı Yok).

CAD:
• 2D Tel Kafes.

2 Eksen İşleme
• Delik delme
• Kontur İşleme
• Cep Boşaltma
• Tekrar İşleme
• En uygun işleme yöntemleri : Trochoidal, helis giriş, köşe kırmalar, farklı ilerleme uygulamaları...)

Diğer
• Kesici Takım, takım tutucuları, kesme şartları
• CNC Kod düzenleyici
• Standart Post Processors

Bu modül katı modelleri tanımaz. Bundan dolayı temel katı modeller üzerinde işleme hesapları yapamaz.

Goelan Base 3X

• 2D Tel Kafes
• Parametrik Veritabanı
• Katı Modelleme

Bu modül tek başına satılmaz.İşleme modülleri ile birlikte kullanılır.

GO/Mill

Import Arayüzleri:
• DXF, DWG, X_T, IGS (Katı),
SolidWorks ve SolidEdge ile dinamik bağlantı
• Opsiyonel : CATIA, Pro/E

CAD:
• 2D Tel Kafes
• Solid Modeleme

2 1/2 Eksen İşleme:
• Delik delme
• Kontür işleme
• Cep Boşaltma
• Tekrar İşleme
• Katı Model üzerinden otomatik işleme
• Farklı çalışma düzlemlerinde işleme (5 eksen pozisyonlamalı)
• 3 Boyutlu prizmatik parçalarda; 3 eksen işlemeler (radüsler, eğri yüzeyler...)
• En uygun işleme yöntemleri : Trochoidal, helis giriş, köşe kırmalar, farklı ilerleme uygulamaları...)

Teknik Resim / Yazı:
• Yapılan çizimlerin teknik resimlerini çıkartmak ve ölçülendirme

Diğerleri :
• Talaş Kaldırma simülasyonu
• Kesici Takım, takım tutucuları, kesme şartları
• CNC Kod düzenleyici
• Standart Post Processors

GO/Turn

Import Arayüzleri:

• DXF, DWG, X_T, IGS (Katı),
SolidWorks ve SolidEdge ile dinamik bağlantı
• Opsiyonel : CATIA, Pro/E

CAD:
• 2D Tel Kafes
• Solid Modeleme
• Torna ve MillTurn işleme için spesifik CAD

Tornalama:
• 2 eksen torna
• Kaba ve finiş
• Kanal Açma
• Delikler
• Diş açma
• C Eksen İşleme operasyonları

• Çift ayna , Çift taret , B eksen ve Y eksen
(Sadece Opsiyonal özel PP ile uygun hale gelebilir)

Teknik Resim / Yazı:
• Yapılan çizimlerin teknik resimlerini çıkartmak ve ölçülendirme

Diğerleri :
• Talaş Kaldırma simülasyonu
• Kesici Takım, takım tutucuları, kesme şartları
• CNC Kod düzenleyici
• Standart Post Processors

GO/EDM

Import Arayüzleri:
• DXF, DWG, X_T, IGS (Katı),
SolidWorks ve SolidEdge ile dinamik bağlantı
• Opsiyonel : CATIA, Pro/E

CAD:
• 2D Tel Kafes
• Solid Modeleme
• EDM teknolijisi için spesifik CAD

EDM:
• 2 ve 4 eksen EDM ( Tel Erezyon )
• Silindirik kesim
• Açılı Kesim
• Çürüterek Kesim

Teknik Resim / Yazı:
• Yapılan çizimlerin teknik resimlerini çıkartmak ve ölçülendirme

Diğer :

• Simülasyon
• CNC kod düzenleyici
• Özel makine komutları için standart Post Processors

GO/Mill için 3D İşleme Modülü

Bu Modül GO/Mill modülü ile çalışır.

3 axis milling :
• Kaba
• Re-Kaba

• Raster (parallel işleme)
• Waterline (Z level)
• Pocket projection ( Cep projekt )
• Devamlı 3D yanal kaçışlar ( Costant Scallop)

• Pencil İşleme ( bi-tangency)
• Steep and Shallow ( Değişik açılardaki bölgeleri işleme )
• Kalan bölgeleri işleme

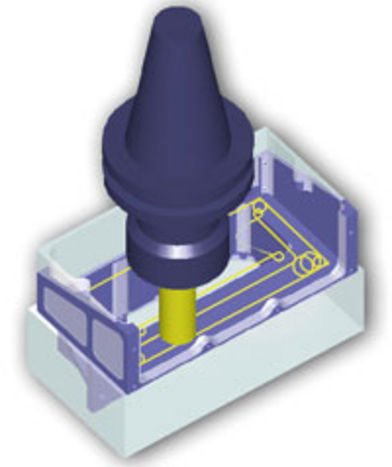

Ürünün Resimleri
